Хромакей, люмакей, линейный и шаблонный кеинг: что это такое и когда их использовать?

Вы наверняка видели множество примеров многослойного видео в современных трансляциях: ведущий на фоне виртуальной студии, белый логотип поверх темного кадра, эфирная графика с разделением на сигналы заполнения и маски или окошко с видео гостя в форме круга. На первый взгляд это совершенно разные задачи, но все они основаны на одной и той же базовой идее: использовании кеинга (keying). Эта технология определяет, какие части одного видеослоя должны оставаться видимыми, а какие — становиться прозрачными, открывая слой под ними. Разница заключается лишь в том, на основании какой информации видеомикшер принимает это решение. Это может быть цвет, яркость, выделенный сигнал маски или заранее заданная геометрическая форма.

Именно поэтому не существует одного универсального метода кеинга на все случаи жизни. Chroma Key (Хромакей), Luma Key (Люмакей), Linear Key (Линейный кеинг) и Pattern Key (Шаблонный кеинг) используют разные типы данных для управления композитингом, и каждый из них решает свои задачи, обрабатываемые современным оборудованием, таким как профессиональный видеомикшер. Как только вы поймете, чем отличаются эти четыре режима, вам станет гораздо проще выбирать правильный инструмент для конкретной задачи. В этом руководстве мы разберем каждый тип кеинга, принцип его работы и наиболее частые сценарии применения.

Начнем с одного вопроса: что такое «Кей» (Key)?

В сфере live-видеопроизводства Кей (Key) — это информация, которая указывает видеомикшеру, какие области изображения должны оставаться видимыми, а какие должны стать прозрачными. Эта прозрачность позволяет накладывать один источник на другой: спикера на виртуальный фон, плашку «нижней трети» (титры) на кадр с камеры или логотип поверх финальной программы.

Проще всего представить это так:

Кеер (keyer) вырезает контролируемое отверстие в одном изображении, чтобы сквозь него стала видна другая картинка.

• Заполнение / Передний план (Fill / Foreground): изображение, видео, титры или графика, которые накладываются сверху.
• Задний план (Background): изображение или видео, которое остается видимым позади переднего плана.
• Кей / Маска (Key / Matte): информация, определяющая, какие области переднего плана будут видимыми, а какие — прозрачными.
• Альфа-канал (Alpha): данные о прозрачности. Обычно они представлены в виде черно-белой (градации серого) маски, где белый цвет означает полную видимость, черный — полную прозрачность, а серый — частичную полупрозрачность.

Таблица быстрого выбора

Самый быстрый способ выбрать тип кеинга — отталкиваться от того, какую информацию о прозрачности уже содержит ваш исходный файл или сигнал.



Тип кеинга	Что использует	Лучше всего подходит для	Что вам понадобится	Чего следует избегать
Chroma Key (Хромакей)	Удаляет выбранный цвет из изображения	Спикеров на зеленом/синем фоне, виртуальных декораций, прогнозов погоды	Чистый, равномерно подсвеченный зеленый или синий фон; отделение объекта от фона	Одежда, реквизит или тени имеют тот же цвет, что и фон; фон подсвечен неравномерно
Luma Key (Люмакей)	Использует значения яркости для создания прозрачности	Простых логотипов, титров и высококонтрастной монохромной графики	Источник с четким контрастом (например, белые титры на чистом черном фоне)	Графика со сложными градиентами, мягкими тенями или шумными темными участками
Linear Key (Линейный кеинг)	Использует два раздельных сигнала: заполнение (Fill) и маску (Key)	Эфирной графики, анимированных титров, плашек счета и объектов с мягкими краями	Согласованная пара сигналов: цветное заполнение (Fill) плюс черно-белая маска (Key/Matte)	Имеется только один стандартный видеовход или сигналы Fill и Key не синхронизированы
Pattern Key (Шаблонный кеинг)	Использует геометрическую форму, созданную микшером	Окон «картинка в картинке», фигурного раскрытия кадров и стилизованных переходов	Встроенный шаблон формы в микшере плюс исходные сигналы видео	Необходимость вырезать сложный контур реального человека или изолировать объект



Chroma Key: лучший выбор для людей и виртуальных студий Хромакей считывает цвет. Видеомикшер выбирает определенный цветовой оттенок — обычно зеленый или синий — и делает пиксели этого цвета прозрачными. Это идеальный инструмент для ведущего, тренера или стримера, которому нужно появиться на фоне презентации, слайдов или виртуального сета. Полноценная работа хромакея возможна только тогда, когда сигнал с камеры идеален: микшеру нужен чистый, однородный цвет заднего плана для его корректного удаления. Большинство проблем с хромакеем начинаются еще до того, как сигнал попадает на видеомикшер.



1. Подсвечивайте фон и объект раздельно

Освещайте зеленый экран максимально равномерно, а для спикера настройте отдельную световую зону. Тени, пересветы, складки на ткани меняют цвет, который видит микшер, из-за чего маска становится «грязной» или начинает мерцать. Используйте мягкий рассеянный свет.

2. Отодвиньте объект дальше от экрана

Зеленый или синий фон отражает цветной свет на кожу, волосы и одежду человека. Это называется «спилл» (spill) или цветовой рикошет. Микшер может принять эти отражения за фон и вырезать части волос или плеч. Держите спикера на расстоянии 1,5–3 метров от экрана.

3. Следите за гардеробом и реквизитом

Любой элемент одежды, совпадающий по цвету с фоном, исчезнет. Зеленый галстук или блузка создадут «дыру» в теле ведущего. Всегда утверждайте одежду спикеров до начала трансляции.

4. Фиксируйте баланс белого и экспозицию

Заблокируйте автоматические настройки камеры перед выходом в эфир. Если камера изменит экспозицию во время шоу, оттенок зеленого фона сдвинется, и настройки хромакея собьются.

Luma Key: для простой графики из одного источника

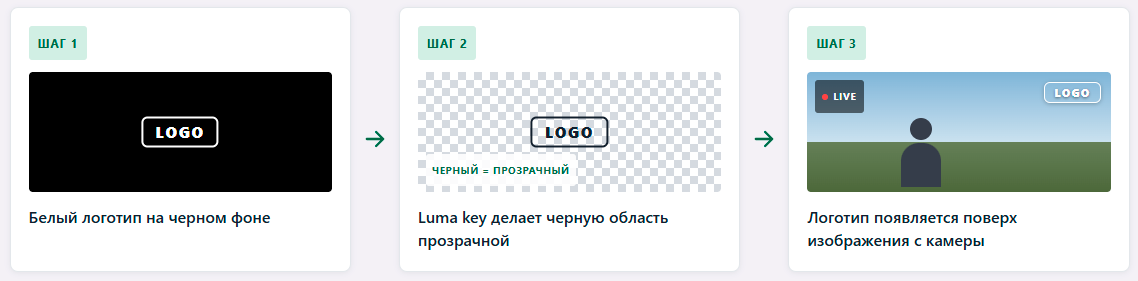

Люмакей считывает яркость, а не конкретный цвет (и не «черный» сам по себе). Микшер использует порог яркости: области по одну сторону от порога остаются видимыми, а по другую — становятся прозрачными. Его часто называют self key (самокеинг), потому что один и тот же источник предоставляет и видимую картинку, и информацию о яркости для ее вырезания. В отличие от линейного кеинга, здесь нет отдельного файла маски, что делает люмакей отличным решением для простых высококонтрастных объектов: белого логотипа на черном фоне или базовых текстовых плашек. Однако он плохо подходит для графики со сложными полупрозрачными краями или градиентами, так как промежуточные значения яркости микшеру трудно разделить на «видимое» и «прозрачное».

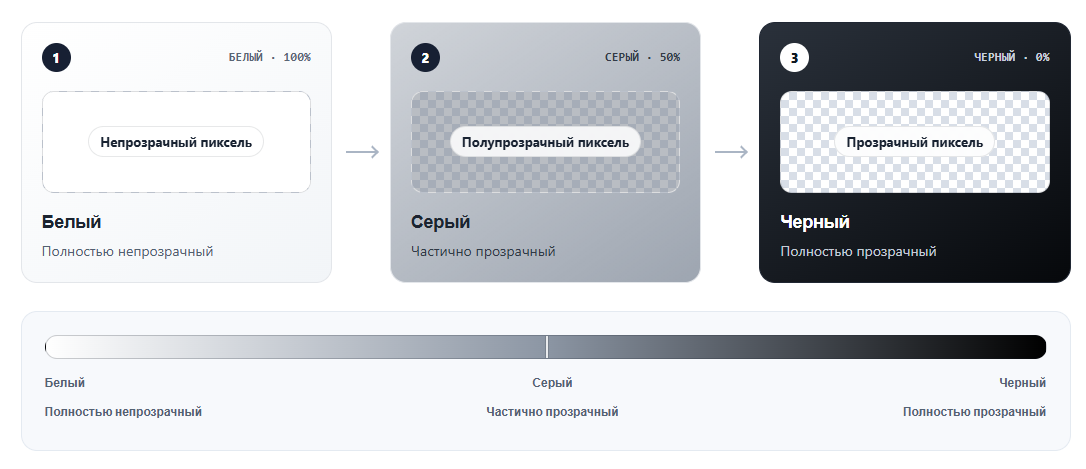

Linear Key: стандарт вещательной графики Линейный кеинг использует два отдельных, но строго синхронизированных сигнала вместо одного: Fill (Заполнение): несет в себе саму видимую цветную картинку (титры, анимацию плашки, счет матча). Key / Matte (Маска): отдельный черно-белый сигнал, определяющий прозрачность попиксельно: Белый цвет (100%): полностью видимый (непрозрачный) пиксель. Серый цвет (50%): полупрозрачный пиксель (дым, свечение). Черный цвет (0%): полностью прозрачный участок.

Благодаря выделенной маске видеомикшер может идеально точно сохранять мягкие тени, полупрозрачные свечения и сглаженные края графики. Главное условие — сигналы Fill и Key должны генерироваться из одного источника графики, совпадать по разрешению, частоте кадров и быть идеально выровнены по пикселям.

Pattern Key: для дизайнерского раскрытия кадров

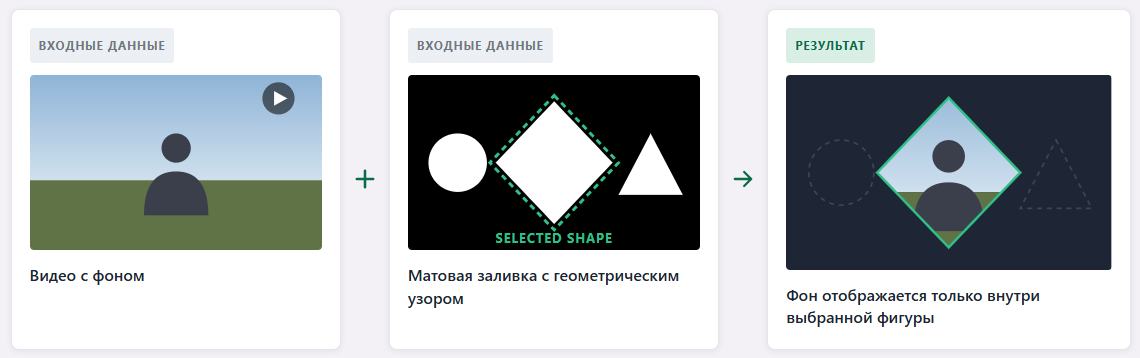

Шаблонный кеинг не анализирует цвет или яркость картинки. Вместо этого он использует встроенный геометрический шаблон, созданный самим микшером: круг, ромб, прямоугольник или полосу. Шаблон определяет где передний план будет видимым, а источник видео определяет что находится внутри этой формы. Это незаменимо для создания аккуратных круглых окон с удаленными спикерами или экспертами во время корпоративных и образовательных трансляций. Помните: шаблонный кеинг не удаляет физический фон вокруг человека, он просто вписывает видео с камеры в заданную геометрическую форму.





Проблемы с кеингом — не всегда проблемы микшера

Если вы видите зеленый контур вокруг ведущего или рваные края у логотипа, не спешите менять настройки микшера. Проблема часто кроется в исходном материале:

• Зеленый контур на плечах: слишком близкое расстояние до экрана. Сдвиньте спикера дальше вперед.
• Исчезают части логотипа: настройки порога люмакея слишком агрессивны. Сделайте маску мягче или перейдите на Linear Key.
• Рваные края графики: проверьте параметры альфа-канала (premultiplied / straight) в настройках экспорта графики.

Пример реализации студии: Видеомикшер Tenveo PC500

Видеомикшер Tenveo PC500 объединяет Chroma Key, Luma Key, Linear Key и Pattern Key, исключая сторонний софт для наложения слоев. Полную версию описания и технические детали вы можете найти в профильных источниках. Финальный поток кодируется для стриминга или передается на ПК через USB 3.0 Type-C (UVC).

Как устроена идеальная рабочая связка:

1. Захват: PTZ-камеры (например, Tenveo TEVO-X60) передают детализированный сигнал с хромакея.
2. Коммутация: 8-канальный коммутатор включает 4x SDI и 4x HDMI, где порты HDMI 1–2 поддерживают 4K (HDMI 2.0).
3. Обработка: настройка Chroma Key ведется через 5,5-дюймовый сенсорный FHD-экран, а графика и маски задействуют Linear Key и NDI.
4. Выход: поток транслируется по RTMP/SRT через Ethernet или передается на ПК через USB 3.0 Type-C (UVC) как веб-камера. Для локального мониторинга (PGM/PST/Multi-view) предусмотрены физические выходы 1x 3G-SDI и 2x HDMI.

Понимание того, какую информацию предоставляет источник видео, делает процесс настройки кеинга простым и предсказуемым. Используя качественные PTZ-камеры в связке с многофункциональным микшером Tenveo PC500, вы получаете телевизионное качество картинки и графики в реальном времени.
